WF860-60A四合一电调说明书
电调核心参数
主控芯片:AT32F421K8U7
驱动芯片:FD6288Q
支持协议：Dshot150、Dshot300、Dshot600
电调固件：AM32
单路持续工作电流:80A
输入电压：3S~6S
物理规格参数
螺丝定位孔间距：30.5 * 30.5mm。
螺丝定位孔直径：4mm。

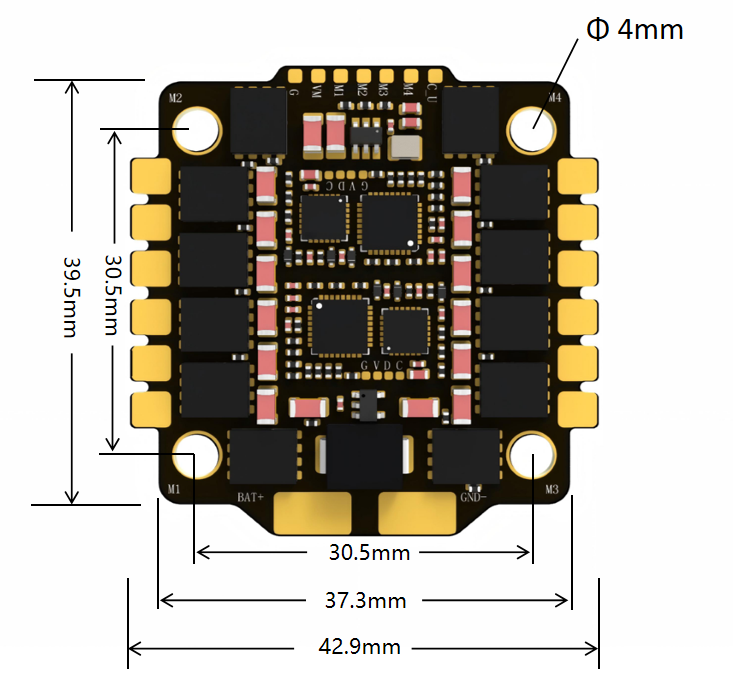

板卡尺寸：
3D模型文件：
3D_WE680A电调.step (18.1 MB)

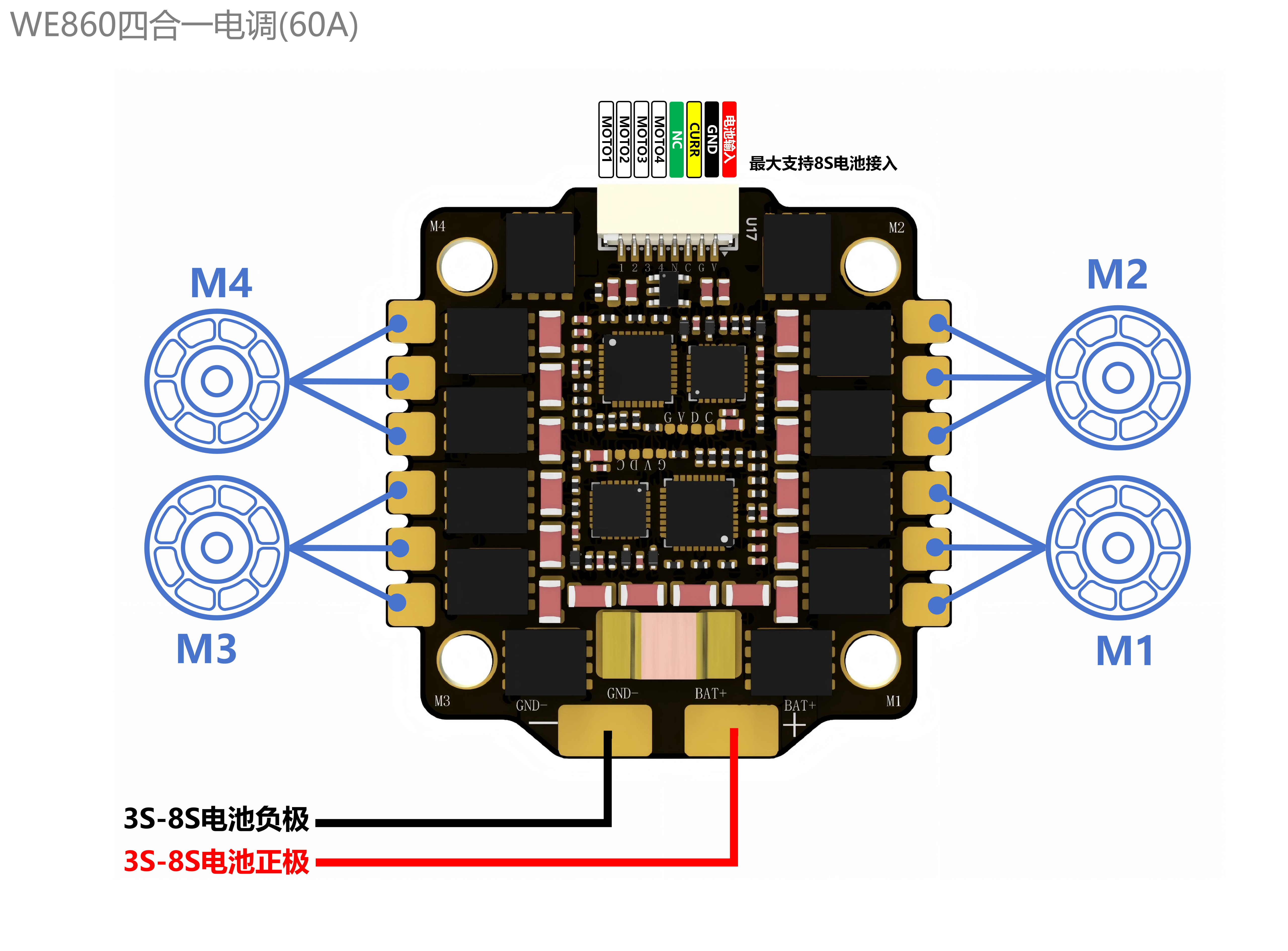

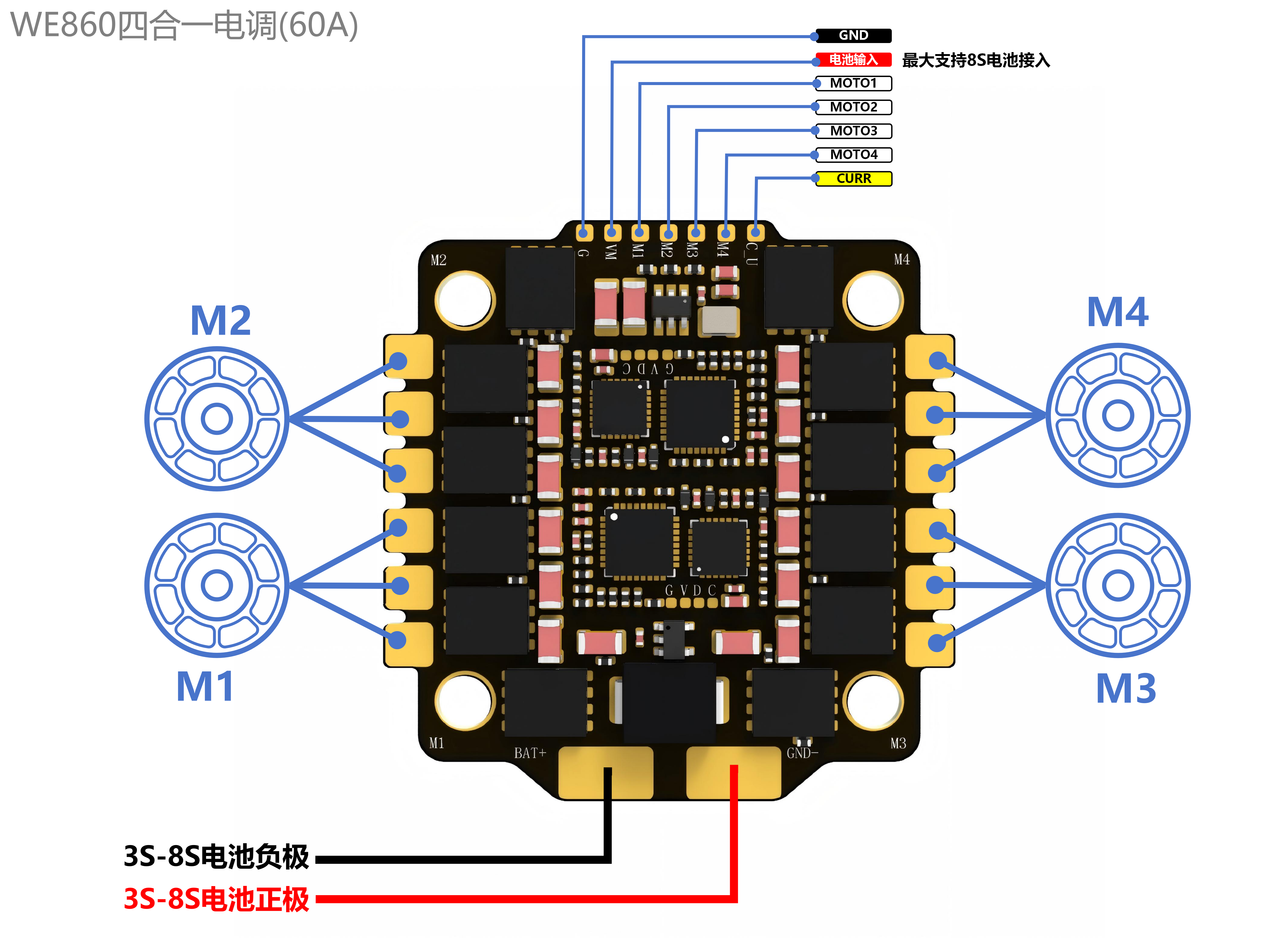

电调接口定义图

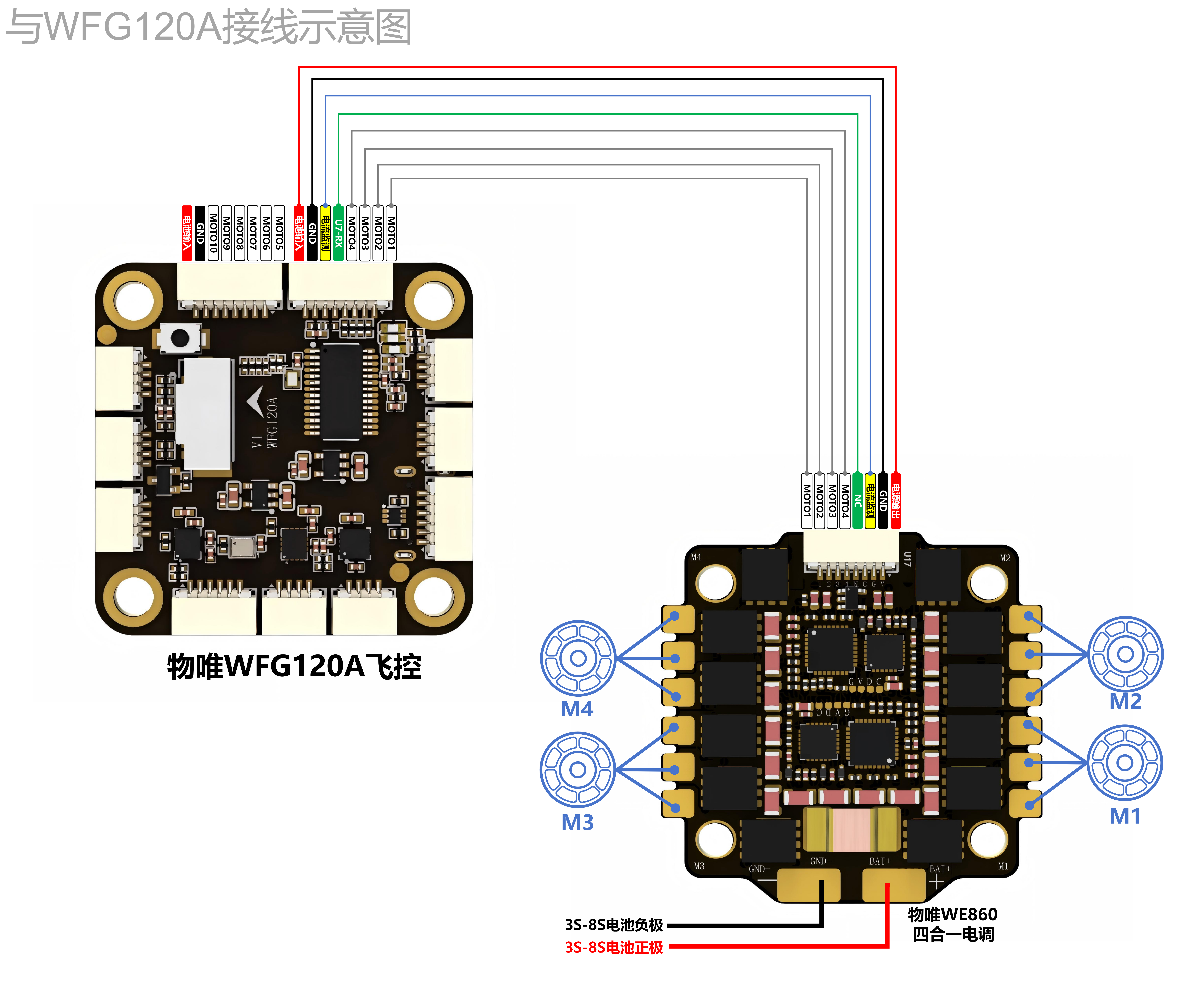

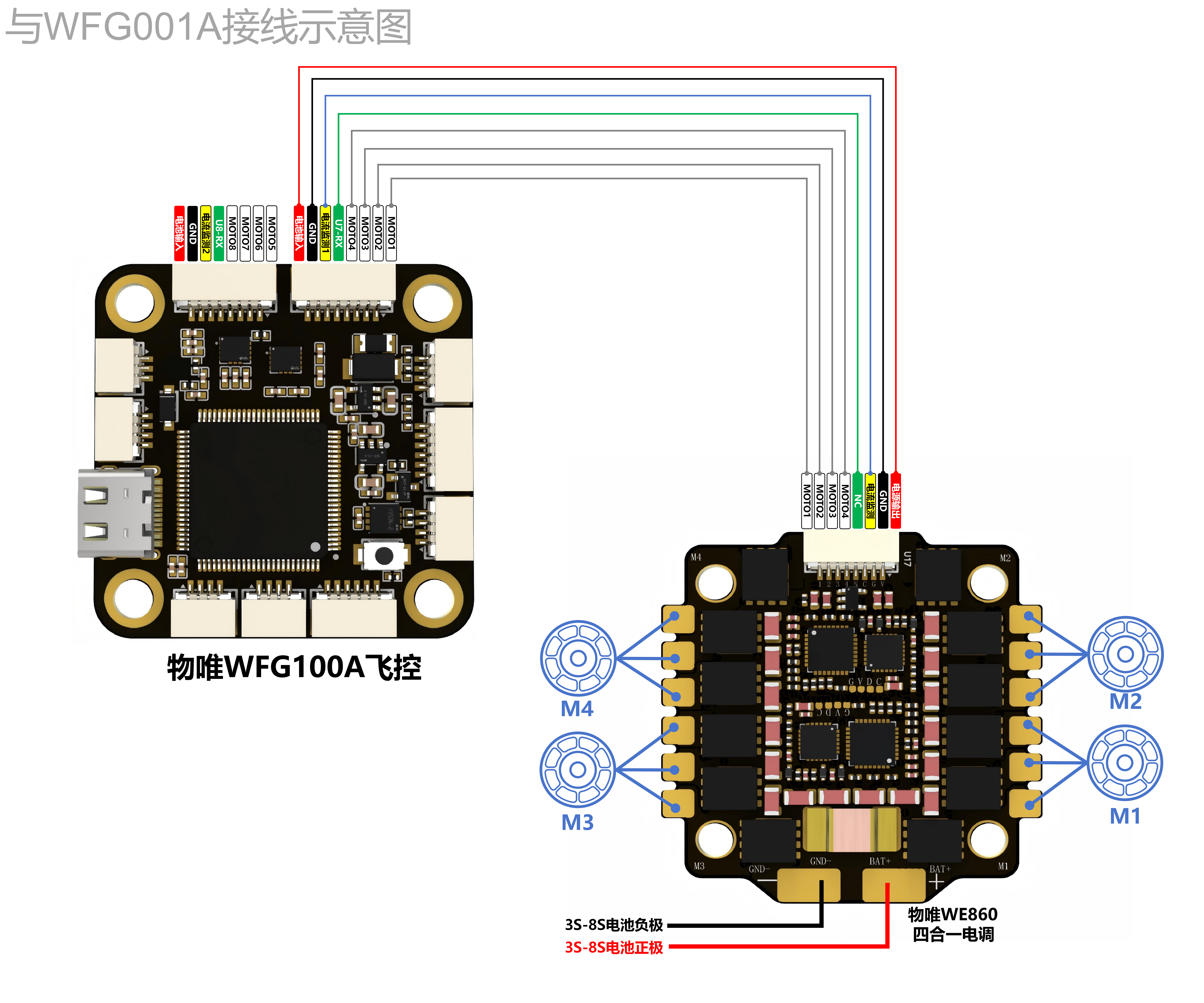

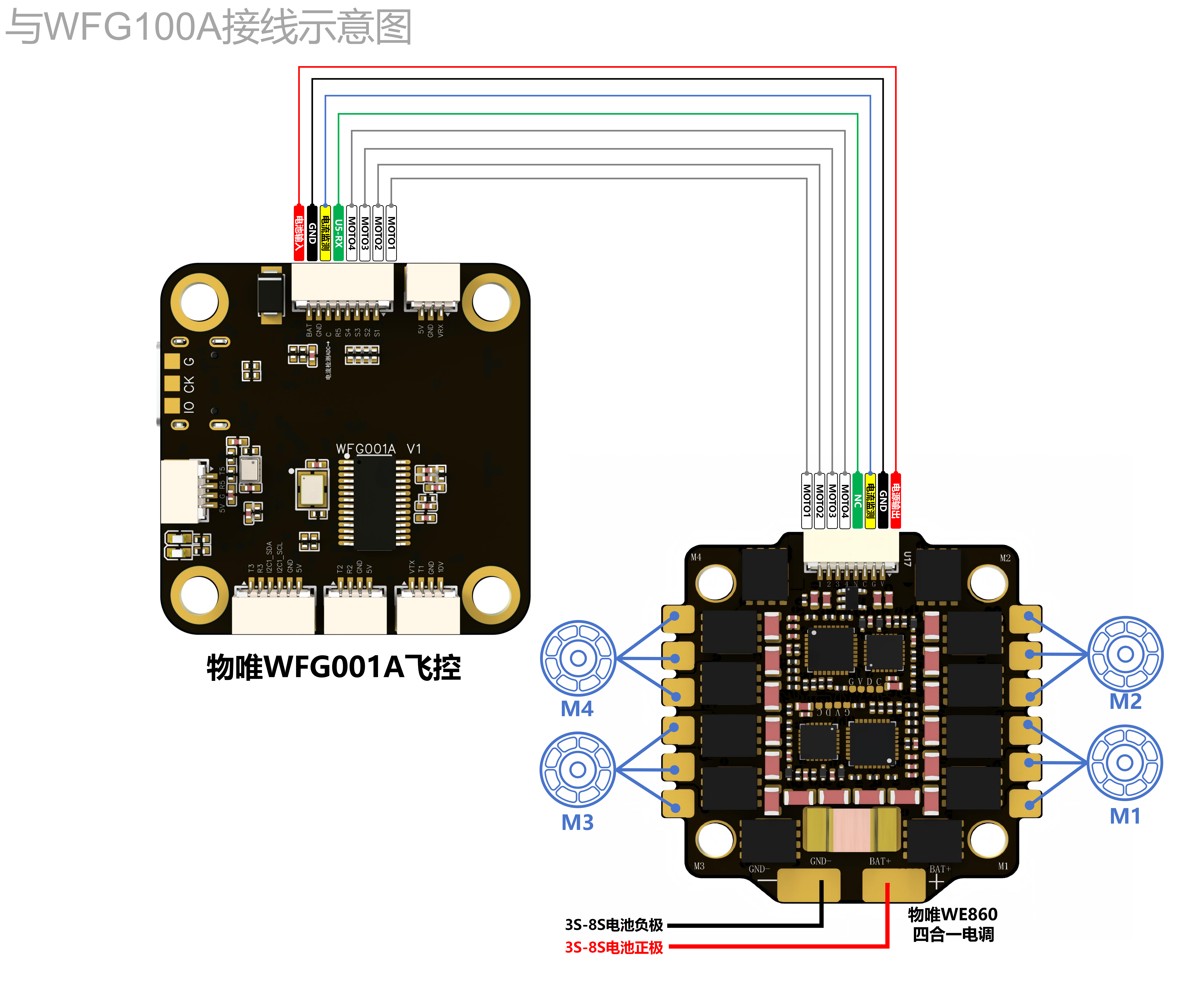

电调与飞控接线示意图
出厂默认固件与Bootloader
固件类型 | 附件 |
AM32电调固件 | AM32_AT32DEV_F421_2.20.hex (60.02 KB) |
电调bootloader | AM32_F421_BOOTLOADER_PB4_V17.hex (9.26 KB) |
电调默认出厂参数
出厂默认刷写AM32固件，默认参数如下：
电调固件更新说明
电调参数配置说明
WF680A电调的参数可通过两种方式进行参数配置，分别是:
AM32在线网页配置
AM32本地软件配置
