3、BF固件如何切换模拟/高清OSD
一、前言
WFG100编译的BF固件，默认开启的高清图传OSD。

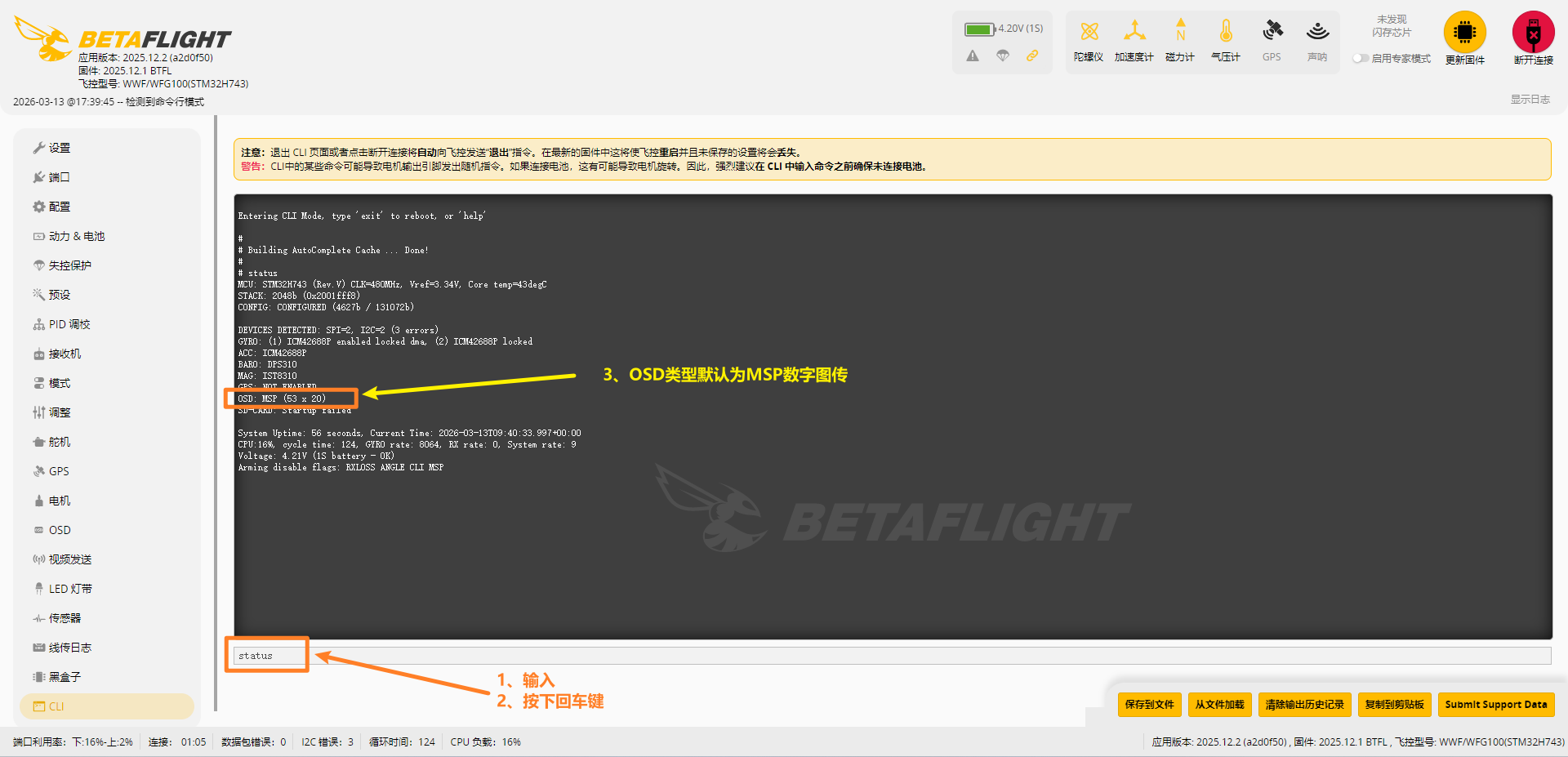

大家可在BF的地面站中，找到命令行功能，然后输入命令status，回车即可查看当前OSD的类型。
如下图所示：
二、如何切换BF固件的模拟OSD、高清OSD
如果大家需要在WFG100飞控的BF固件上，使用模拟图传的 OSD。
那么则需要通过输入指令，来修改OSD类型。
具体操作如下：
2.1 BF固件切换模拟OSD

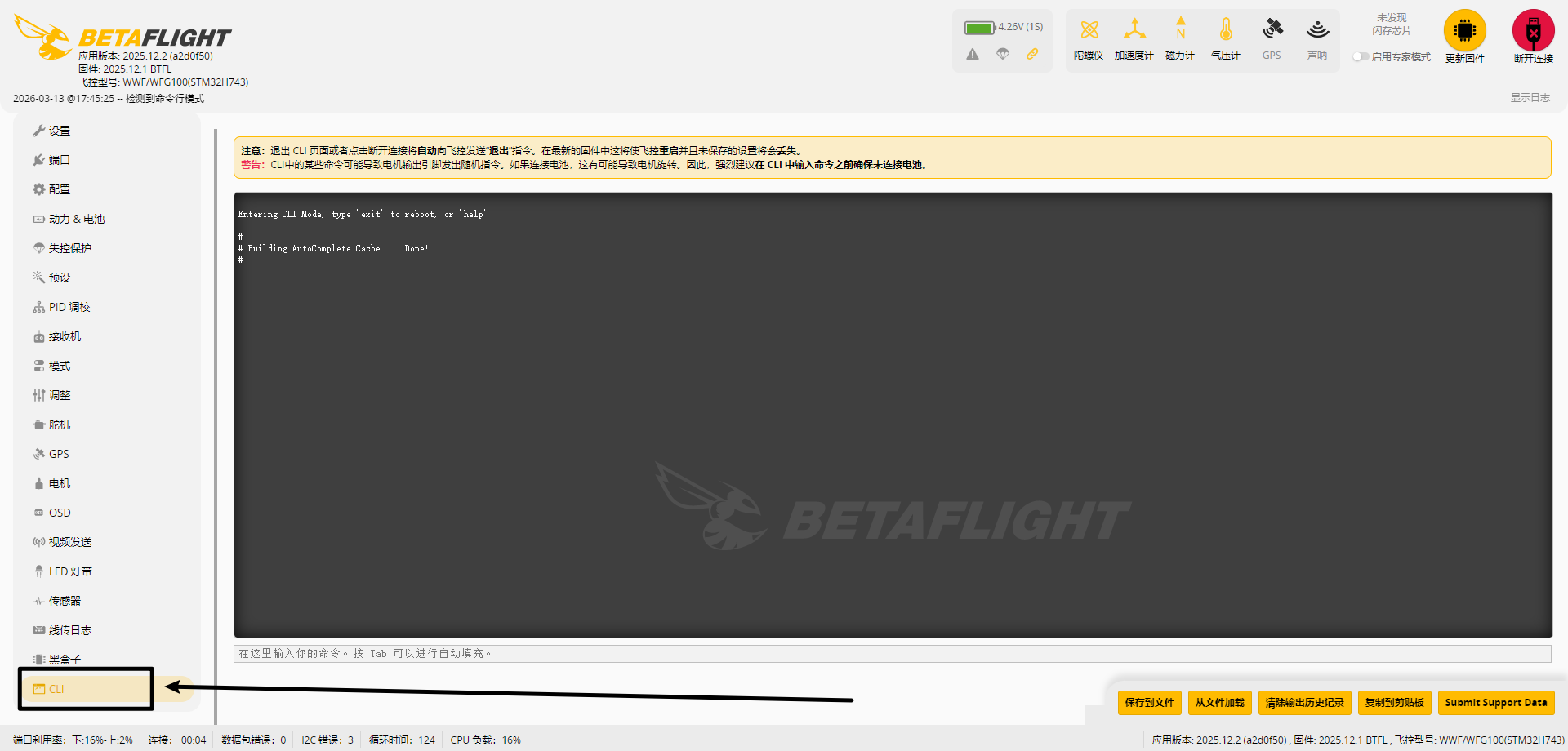

打开BF地面站的CLI命令行。
输入命令1：
set osd_displayport_device = MAX7456，然后按下回车按键

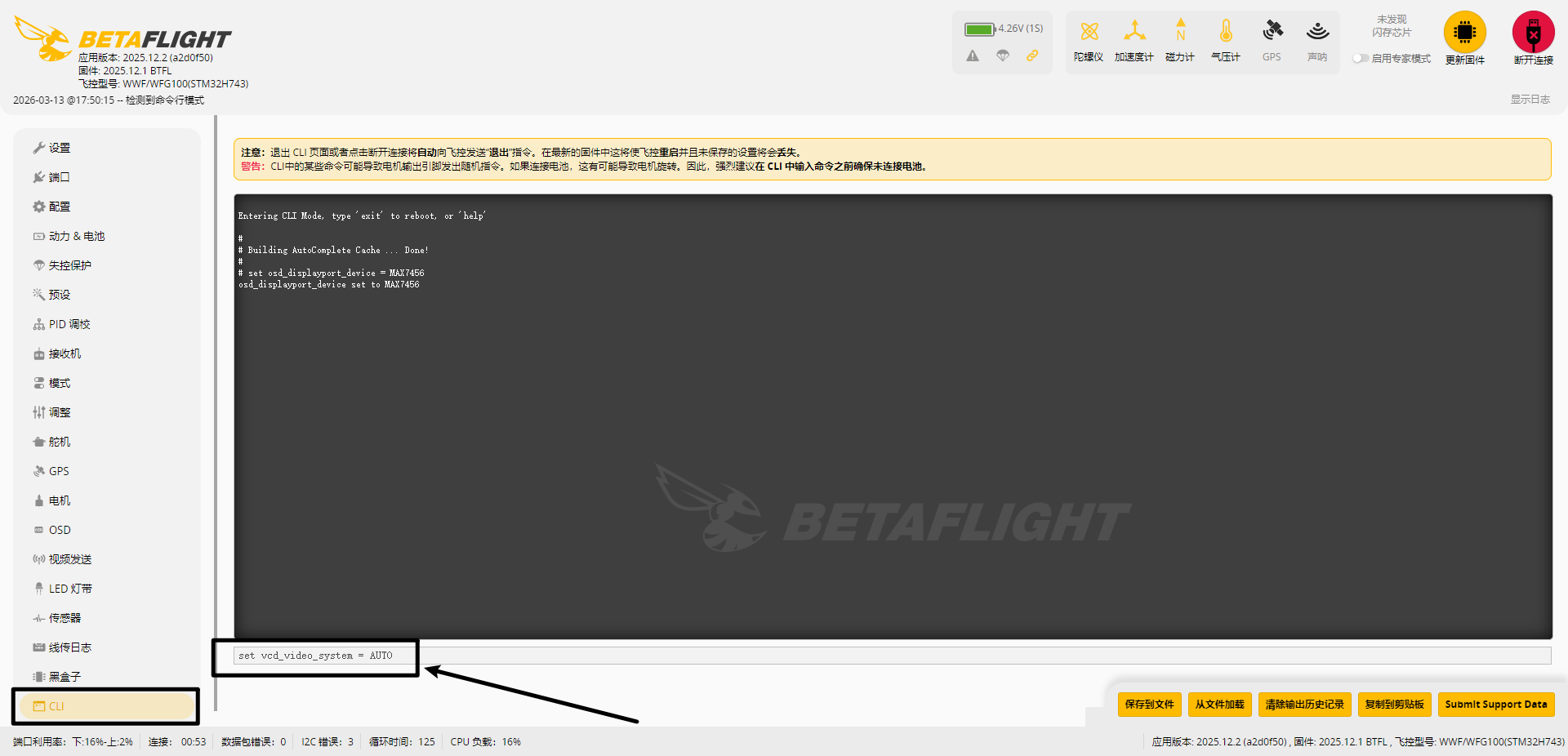

输入命令2：
set vcd_video_system = AUTO，然后按下回车按键
输入保存命令：
SAVE等待重启飞控完成！
再次通过BF地面站CLI(命令行)功能，输入命令
status，然后回车，即可查看当前OSD的类型。

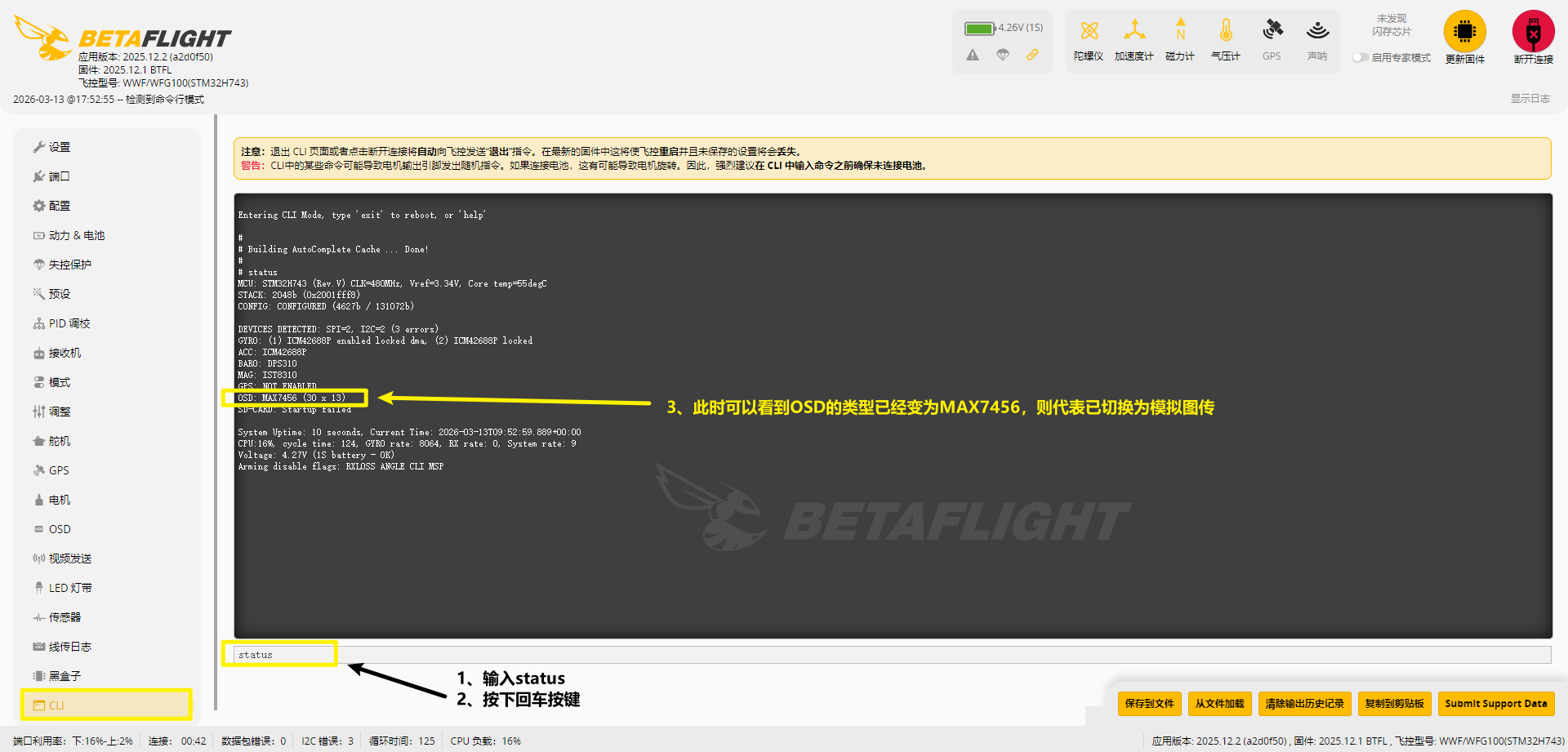

当OSD类型变为MAX7456时，则说明飞控已切为模拟OSD，如下图所示：
2.2 切换回高清OSD
BF固件默认就是采用高清OSD类型。如将 OSD类型刷为了模拟OSD类型，再需要改高清OSD类型，分别输入以下命令并回车：
set osd_displayport_device = MSPSAVE重启飞控后，再输入status命令请确保OSD类型为MSP！
在BF固件种使用高清图传的OSD功能，还需要配置高清图传的OSD串口。

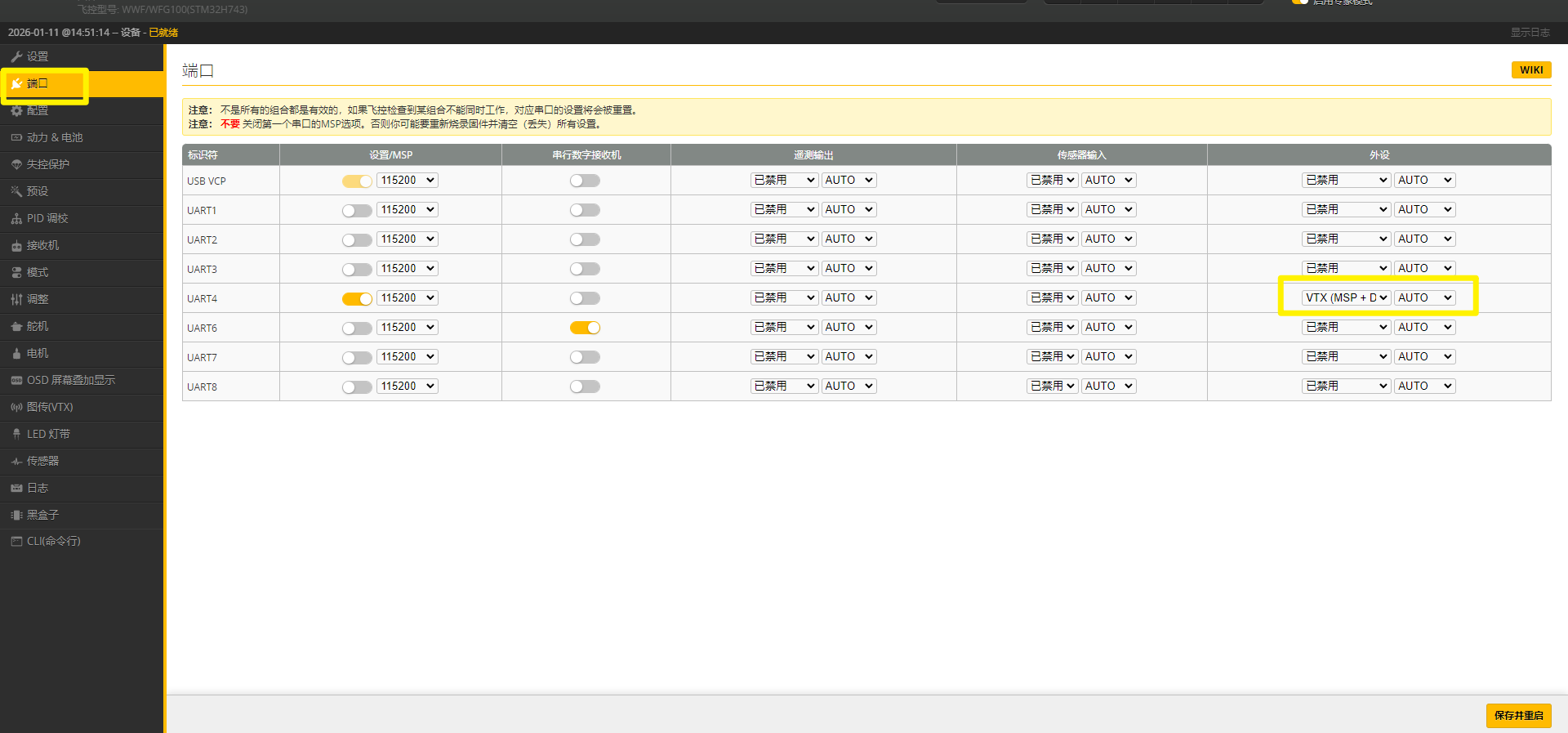

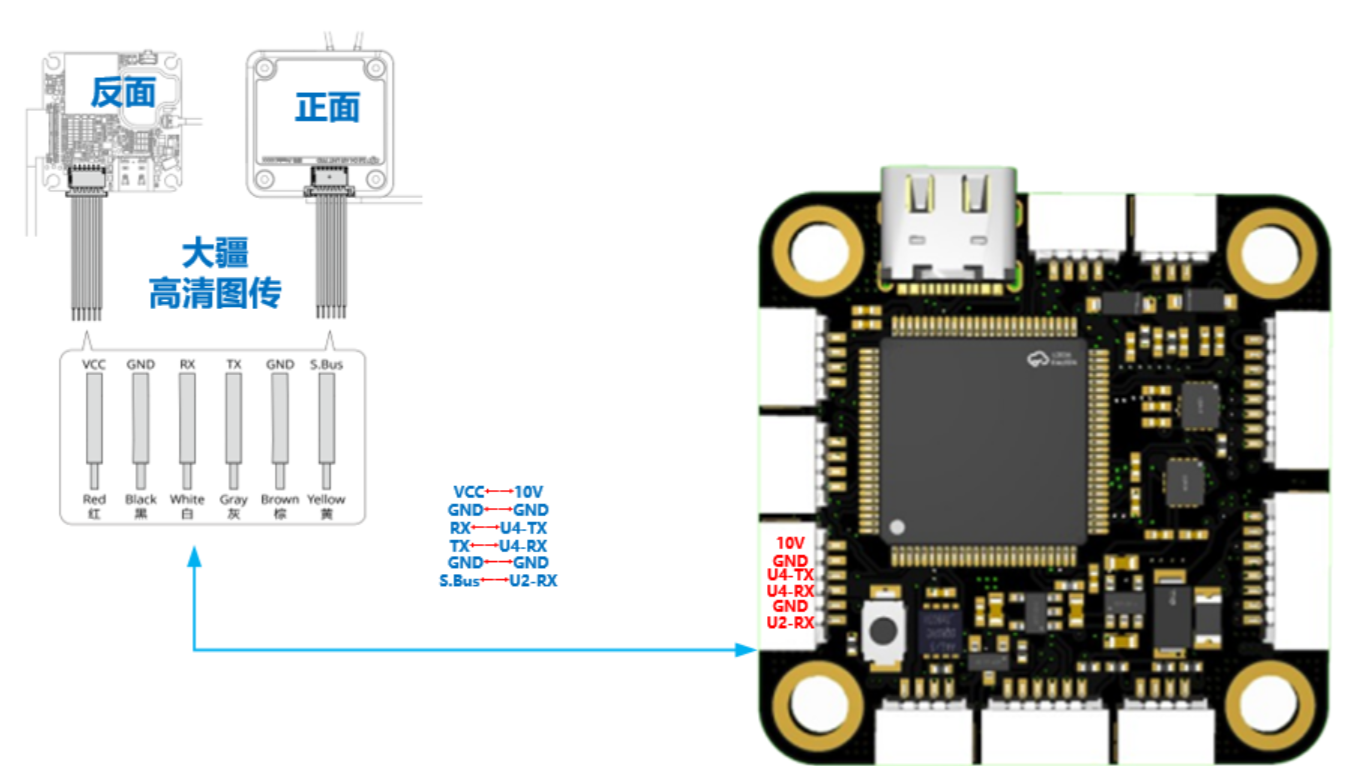

举个例子：如在WFG100中串口4用于和高清图传的连接，所以需要在端口页面进行如下配置：

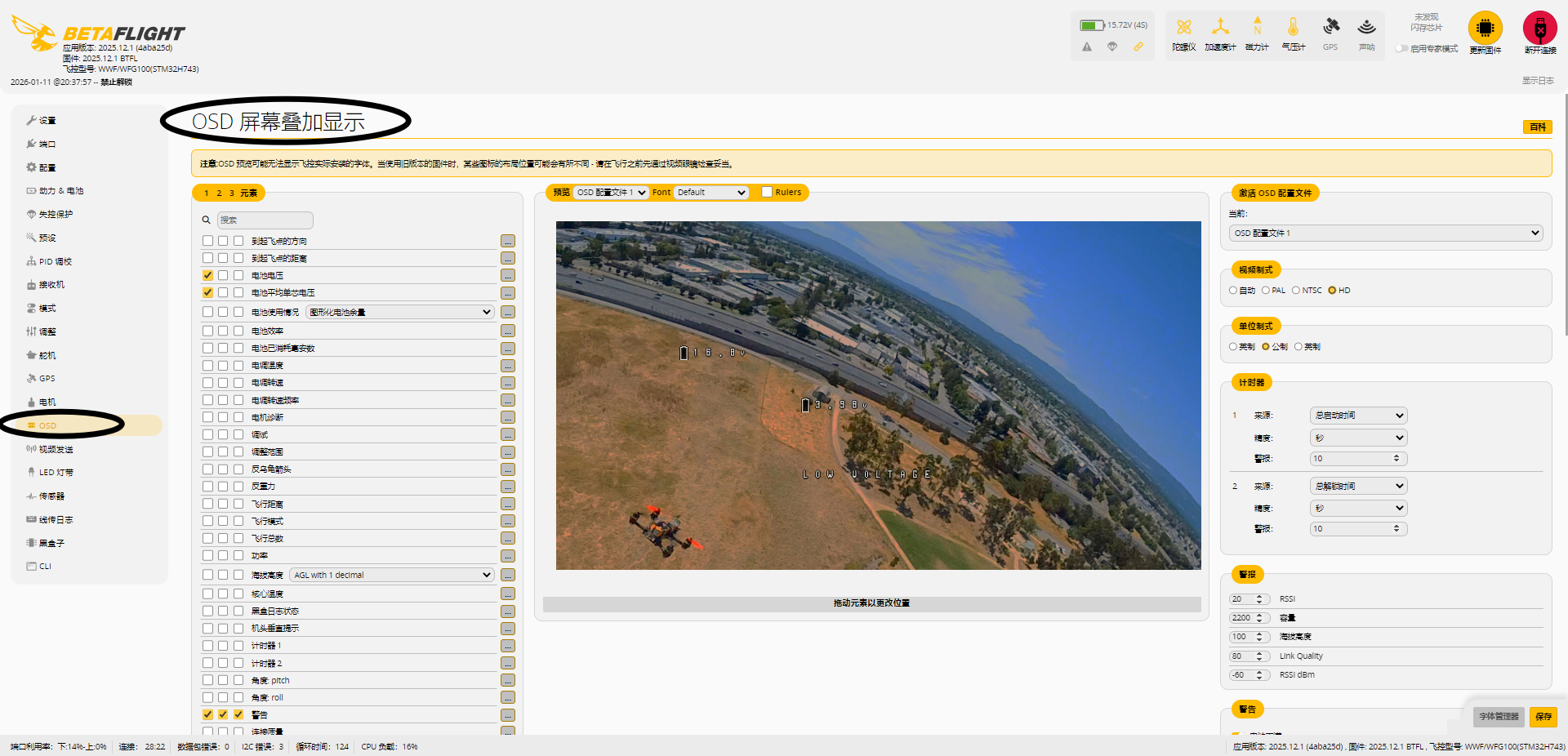

三、如何配置OSD信息？
如果使用的是模拟OSD，每次设置后需要点击右下角的保存才会生效。
如果使用的是高清OSD，那么设置拖动后可实时刷新，无需点击保存。
如下图所示：
