前言：地面站的页面布局

打开mp1.3.83版本，可看到上述页面。在MP地面站软件的首页中，主要分为以下几个区域，分别是：

1）链接方式选择栏

2）飞行姿态仪表盘(HUD)

3）快速数据显示栏

4）任务指令栏

5）地图显示界面

6）地图小工具、调试小工具

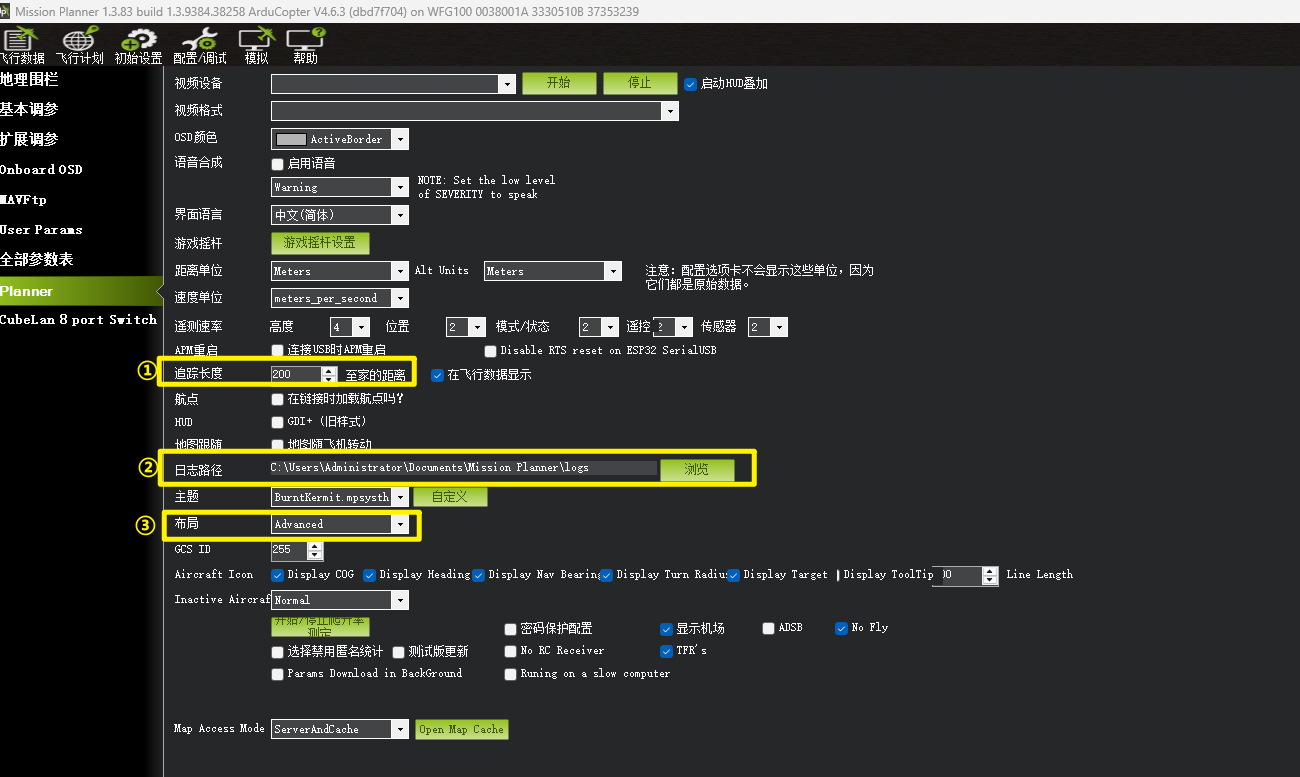

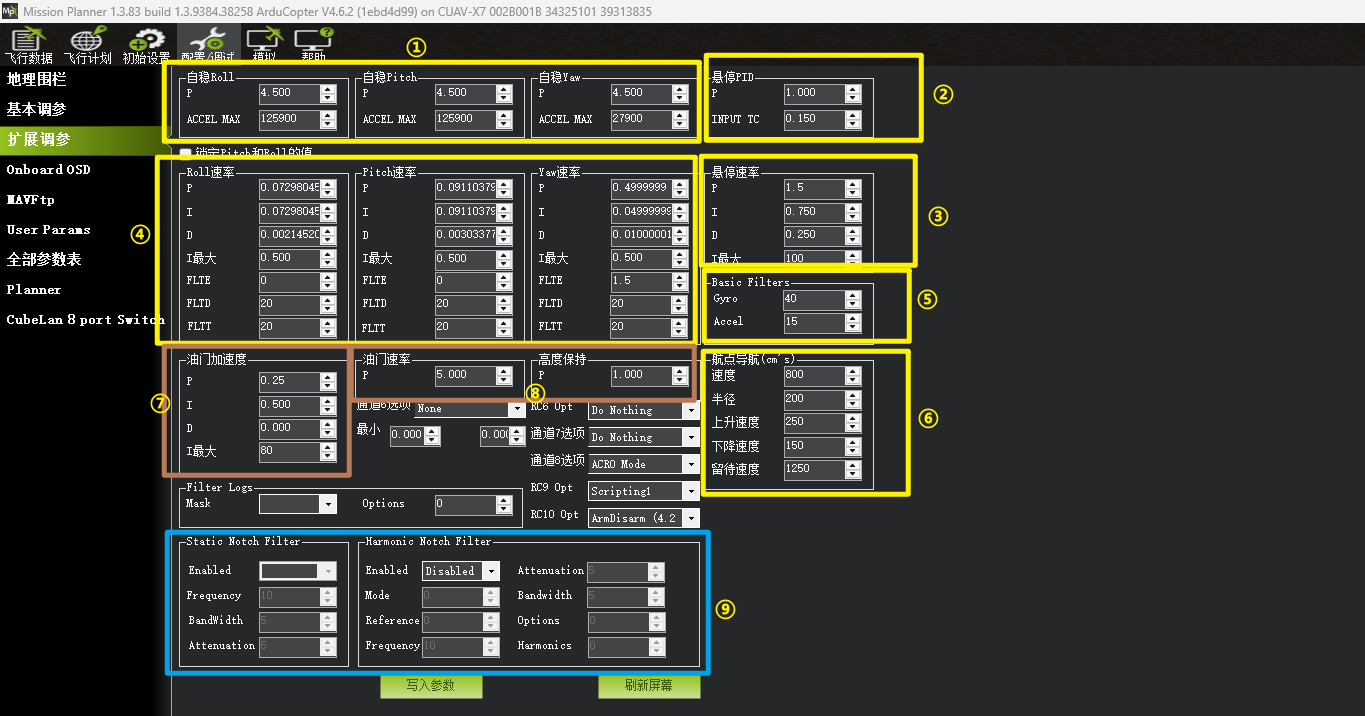

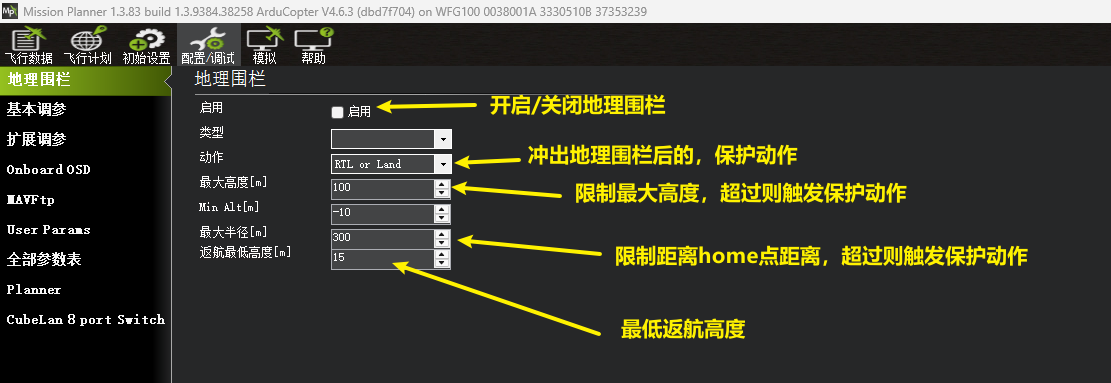

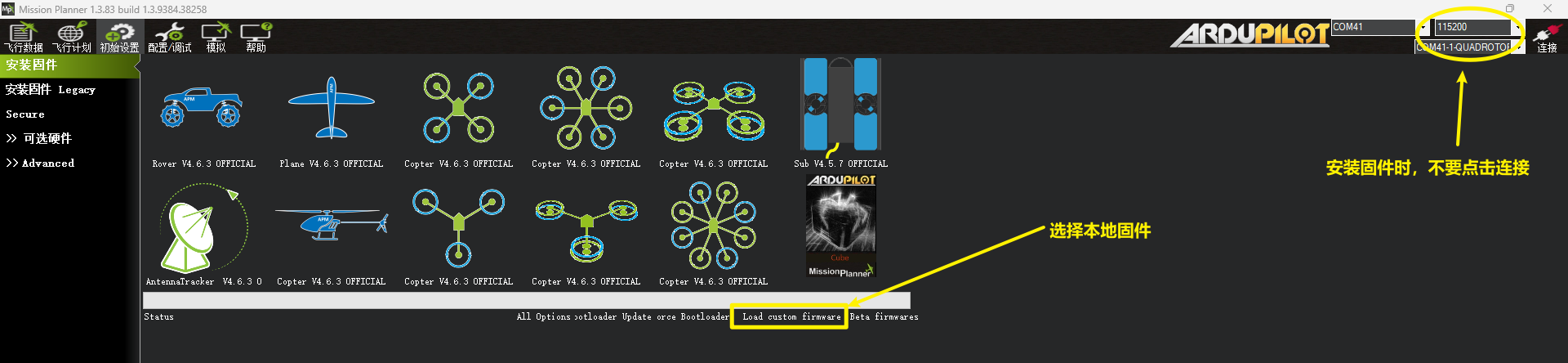

7）功能页面切换(选项栏)：

1、链接方式选择栏

用户使用USB数据线或是无线数传电台连接时，选择COM口即可，这是最常用的连接方式。

在4.6.2的固件中，当数据线插入后会显示两个COM，任意选择一个并配好波特率即可连接。(使用USB线连接时波特率选择115200、一般使用无线数传电台连接时波特率选择57600)

注意：COM口后面必须是带有Ardupilot字眼，只有这些串口才是飞控对外暴露的串口。

此外，MP地面站还支持TCP、UDP、UDPCI、WS(WebSocket)的方式进行连接，后续我们再用专题来讲解这些网络连接的方式。

2、飞行姿态仪表盘(HUD)-总体概述

飞行姿态仪表盘(HUD)上，显示很多数据，以1.3.83版本的为例，其含义如下图所示：

2.1 仪表盘(HUD)-GPS定位状态

其中GPS定位状态主要有以下几种：

结合代码可知：

2.2 仪表盘(HUD)-EKF状态

鼠标单击 HUD表中的"EKF"，可以查看EKF状态表。

通过EFK状态来判断无人机导航系统中的速度、水平位置、垂直位置、罗盘、地形匹配数据是否健康？

反映了EKF状态估计器对上述数据的估计置信度。如下图所示：

2.3 仪表盘(HUD)-Vibe状态

鼠标单击 HUD表中的"Vibe"，可以查看飞控三轴的震动值，如果发现震动值高于警戒线30的一半，建议要对飞控做减震。

2.4飞行姿态仪表盘(HUD)-飞行轨迹偏差

很多新手朋友不知道左上角的图标是什么意思，它是实际飞行轨迹与预设航线的偏差显示。

在无人机飞行自动航线时(Auto模式)，可通过轨迹偏差控件，来判断无人机实际飞行时是否压准的了航线。

一般都是有偏左偏右的误差，主要不要偏移的非常大都是可以正常接受！

3、快速数据显示栏

3.1查看快速数据

正常打开地面站，默认就会显示在快速显示栏。

3.2设置快速数据栏的行列数据

默认的地面站快速显示数据是：3行3列数据。如果要显示更多的行列的数据，应该怎么进行调整？

将鼠标放置在快速显示栏处，然后鼠标右键，选择Set View Count进行调整。

然后即可自定义设置行数与列数，如下图所示我们改为4行4列显示：

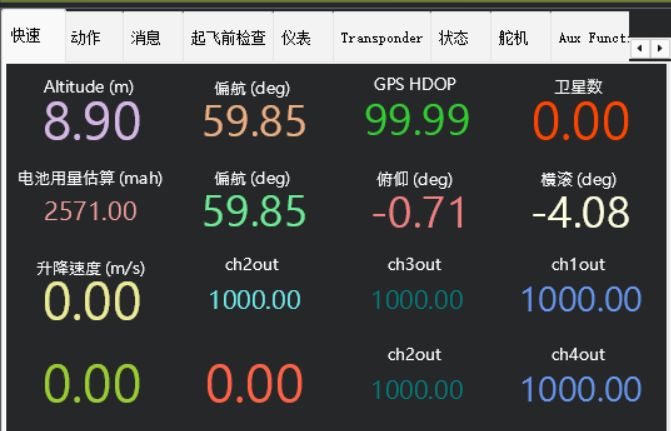

最后形成1个4行4列的数据，如下图所示：

3.3如何自定义显示的数据值？

将鼠标放置至每个数据值上，然后双击即可修改的显示的内容。

双击后，弹出以下界面，供用户自己选择要显示的飞控数据！可以看到能够显示的数据非常多，大家也不用每一个都搞清楚是什么意思

我们只需要了解常用的10多个数据即可！

3.4快速显示栏中,选中常用的飞控数据：

4、任务指令栏

4.1 概述

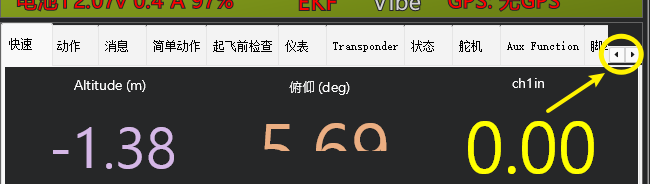

任务指令栏主要包含各类对飞控下发的命令，可通过下图的左右小箭头进行功能选项卡的切换。

在功能选项卡中，主要包含以下可选功能：

	详情	说明
快速(常用)	实时显示关键飞行参数，如高度、地速、航向角、升降速度、离家距离等。双击可自定义显示内容。

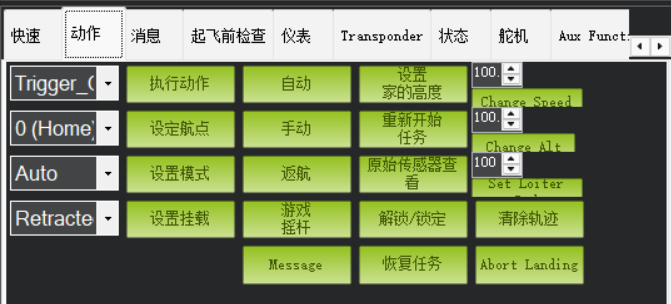

动作(常用)	执行实时指令，如模式切换、任务控制（如自动航线任务的开始）、解锁/锁定电机、高度/速度调整等。

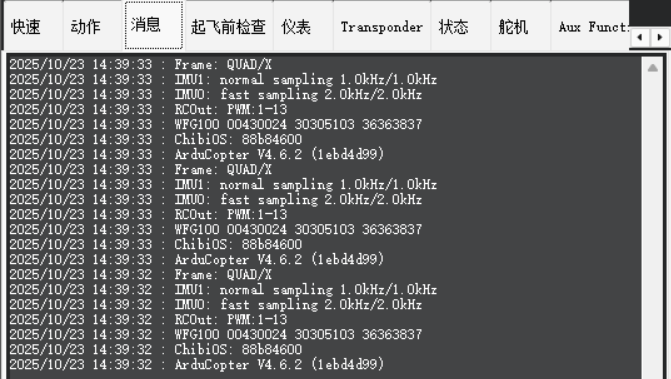

消息(常用)	显示飞控发送的实时信息，包括Pre-Arm（解锁前自检）提示、固件版本、硬件类型等，用于故障诊断。

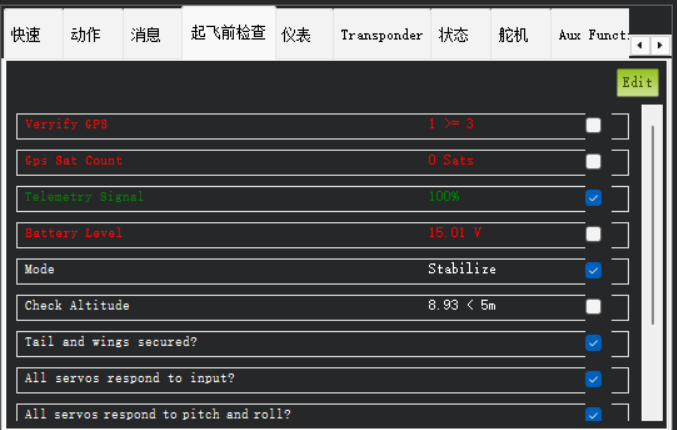

起飞前检查	检查飞行条件（如GPS卫星数、电压、传感器状态），不满足条件时显示红色，通过则显示绿色，降低新手风险。

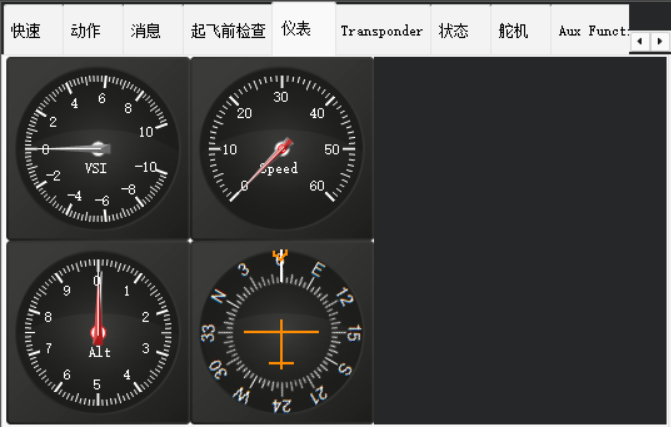

仪表	左上角的主显示屏，以图形化形式展示飞机姿态、高度、GPS状态、飞行模式等，直观监控飞行状态。

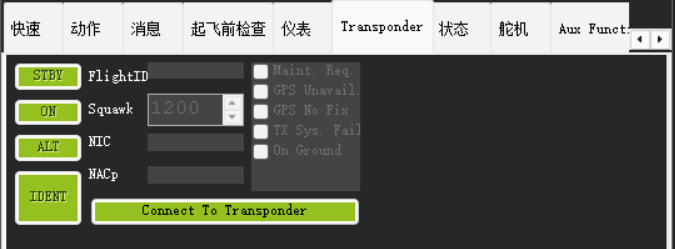

Transponder	用于配置ADS-B应答器（如有安装），发送飞机身份和位置信息，增强空域感知。

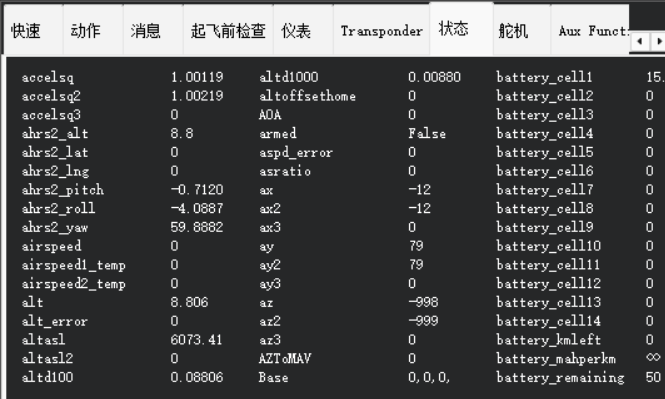

状态(常用)	显示所有传感器数据、通道输入/输出值、飞行状态等，用于详细调试和实时监控。

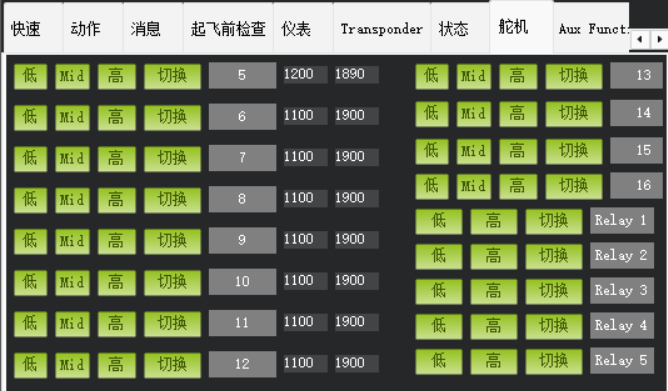

舵机	手动测试舵机或PWM通道输出（如控制云台、相机快门等）

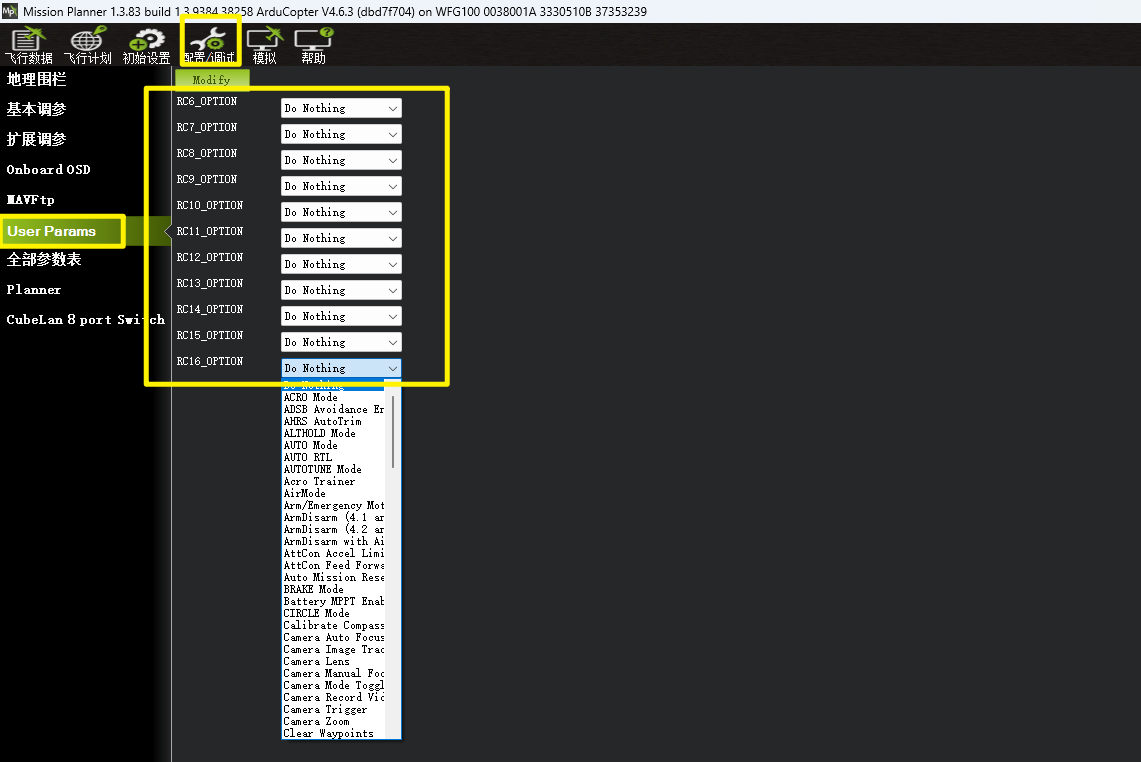

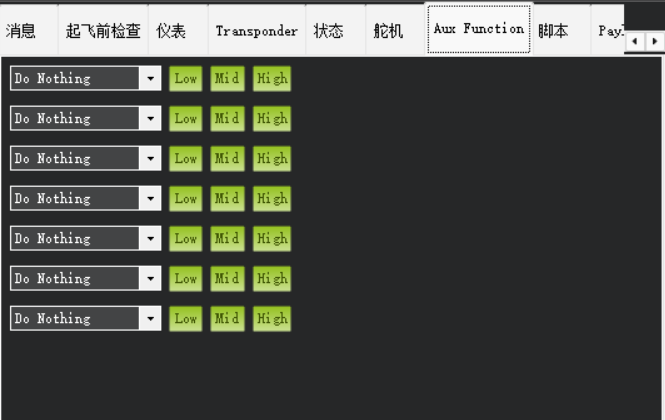

Aux Function	配置辅助通道的附加功能（如灯光、蜂鸣器、投放机制等），通过遥控器开关触发。

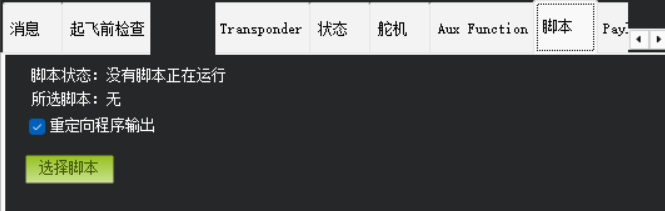

脚本	加载并运行自定义控制脚本（如自动化任务、特殊算法），扩展飞控功能

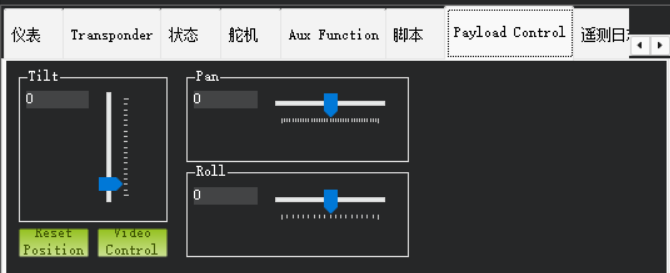

Payload Control	控制任务载荷（如相机、传感器、机械臂），触发拍摄、投放等操作（需硬件支持）。

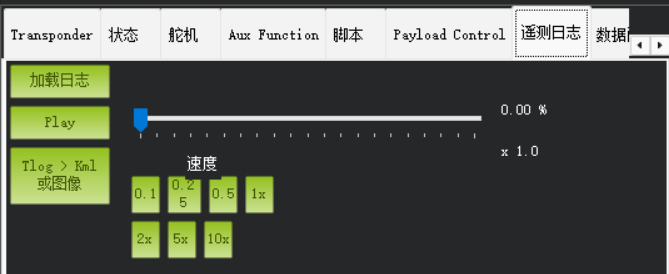

遥测日志(常用)	记录和回放通过无线数传实时传回的遥测数据。该日志会存在电脑上。但是一旦数传电台卡顿/断开链接，遥测日志的数据就会丢失！

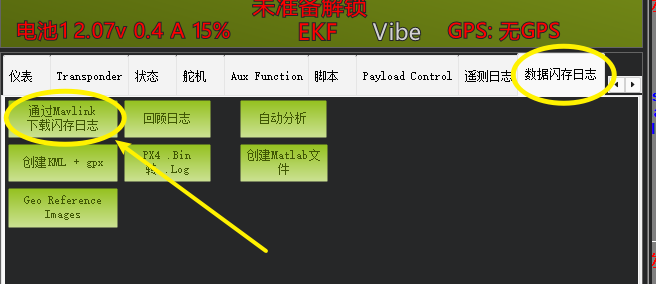

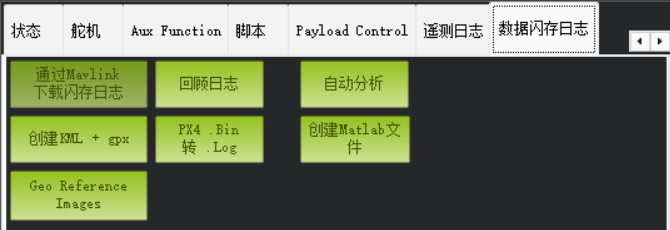

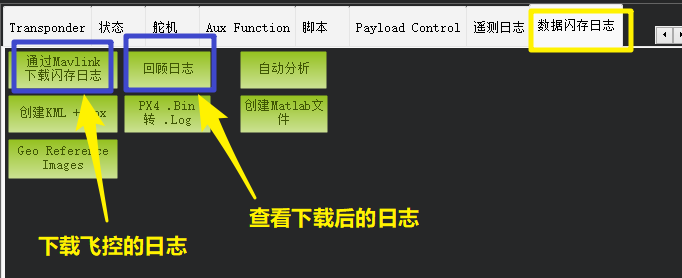

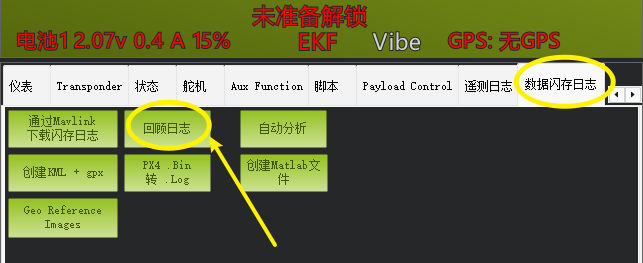

数据闪存日志(常用)	无人机黑匣子的日志下载，可用于分析飞控内部存储器（SD卡）记录的详细飞行数据！需从飞机上进行下载。
