3、WFG100外设接线示意图

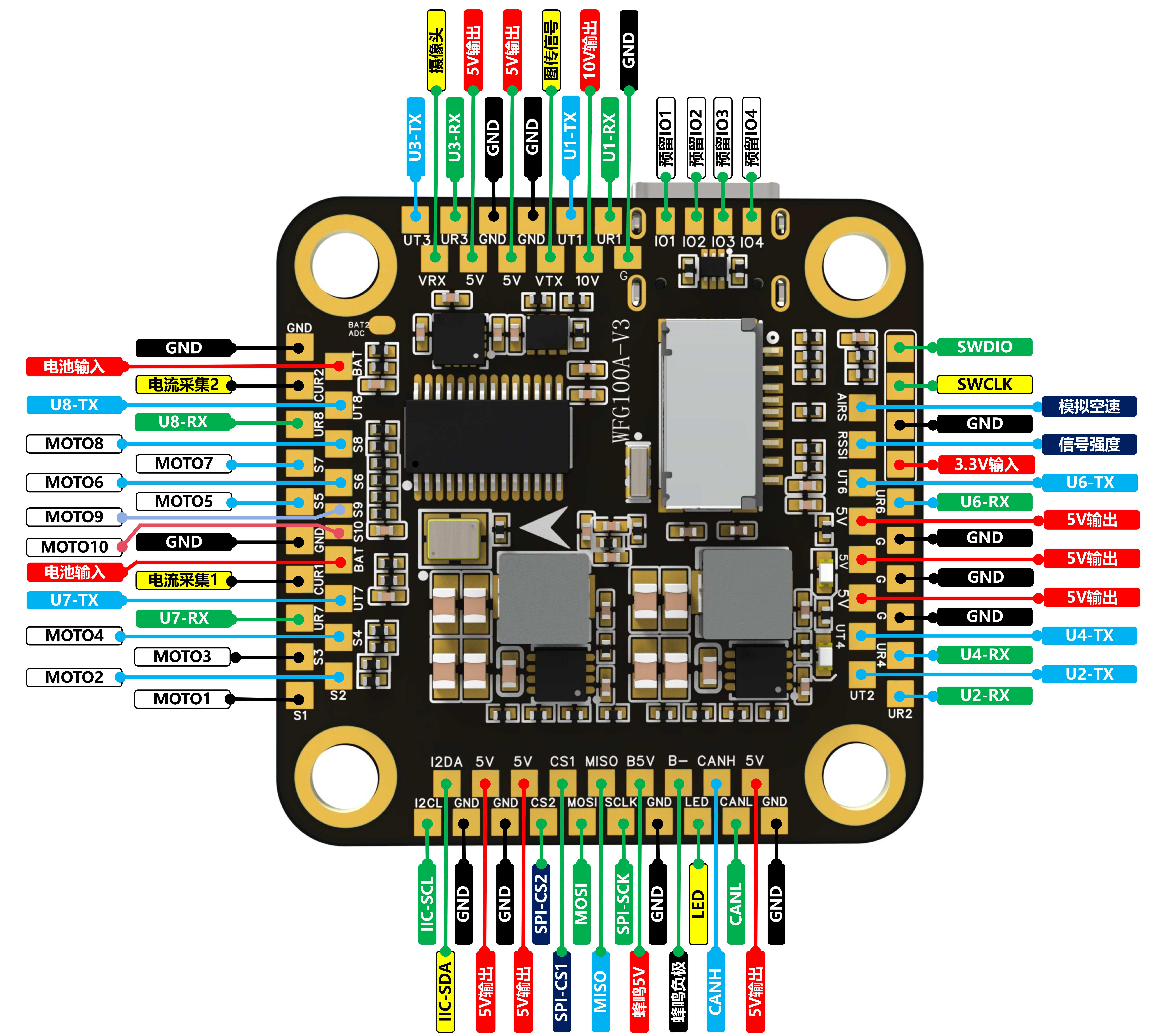

注意:如果不使用端子,需要使用焊盘连接,请参考背面焊盘定义!

接线示意图

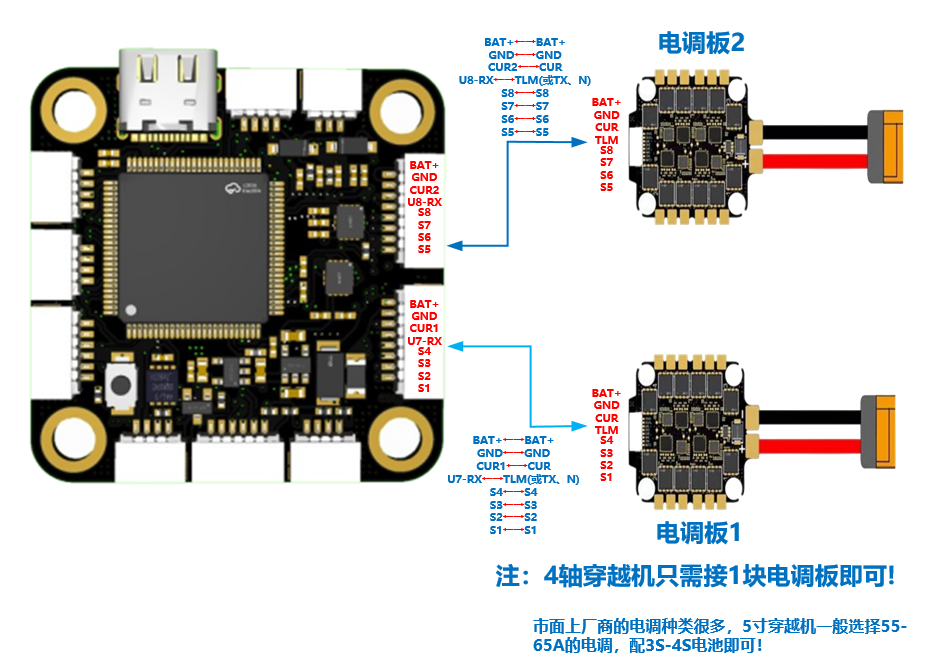

1.1 电调与飞控之间的接线

注意:

4合一电调尽管厂商众多品类繁杂,但是都会遵循一个原则,在电调的端子上都引出8根线,它们分别是:

+、-、C、S1、S2、S3、S4、(TLM 或 TX 或 N)

电调板的线序名称

含义

用途

+

电池正极

给飞控板供电

-

电池负极

给飞控板供电

1

电机信号1

电机信号1、2、3、4。分别接收飞控板S1、S2、S3、S4上输出的电机转动指令,驱动无刷电机转动。

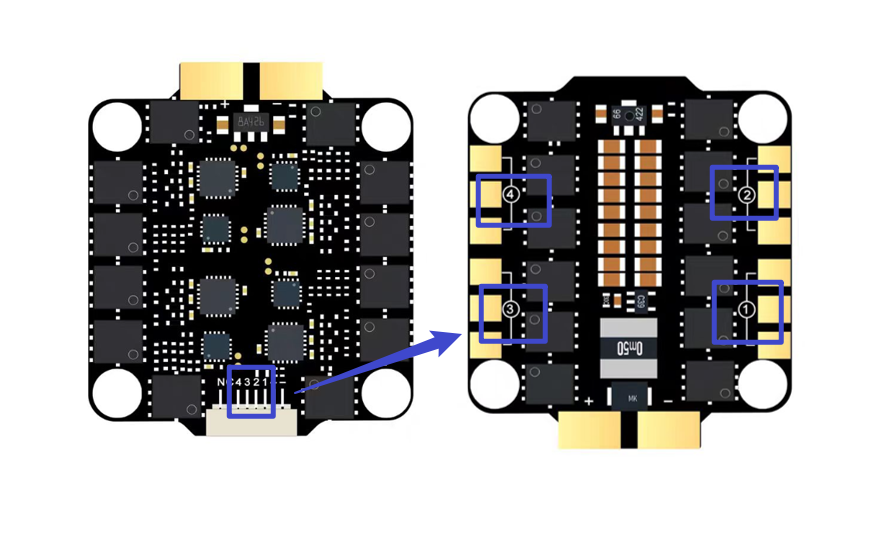

需注意:电调的电机信号1、2、3、4引脚,必须要和电调上的三相电机的焊接序号保持一致,如下图所示:

3个焊盘口,驱动 1个无刷电机。

2

电机信号2

3

电机信号3

4

电机信号4

C

电流监测

用于监测电调板上通过的实时电流。

TX 或 TLM 或 N

电调状态回传

有些电调厂家标“TLM”、有些厂家标"TX"、有些厂家标“NC/ N“,原因如下:

早期的一些电调如果要回传状态,必须要通过电调上的一个TX串口向外发送数据。

回传状态主要是电调的电压、温度、电机的转速等。其中最重要的数据是电机的转速,在AP固件或BF固件中飞控读取到电机转速可以启动动态滤波器,让飞行性能更佳。

当前最主流的电调是全开源的AM32电调,AM32电调可以通过电调的信号线直接回传转速信息。因此电调上,无需再将电调的TX与飞控的RX相连,所以很多厂商直接就标记为N/NC(不接)!

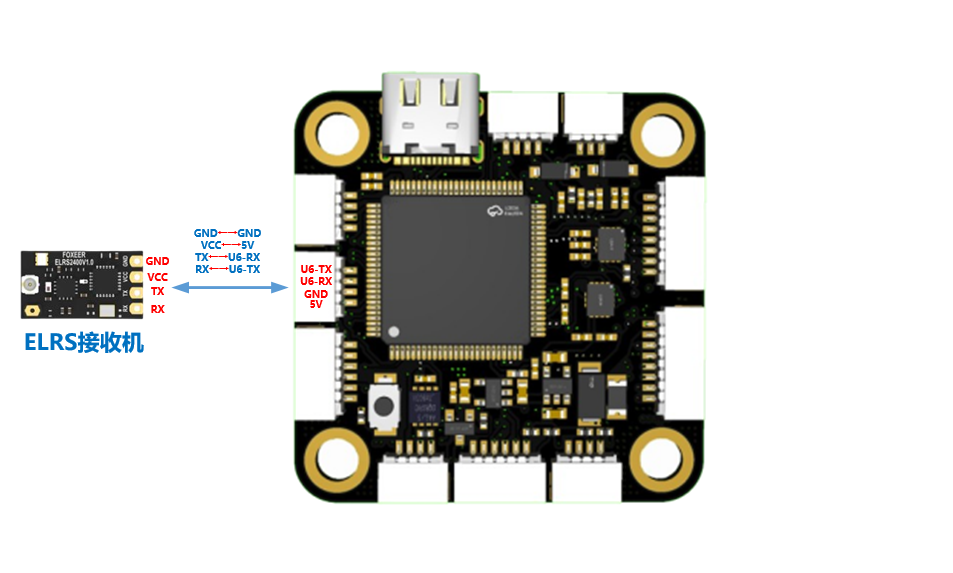

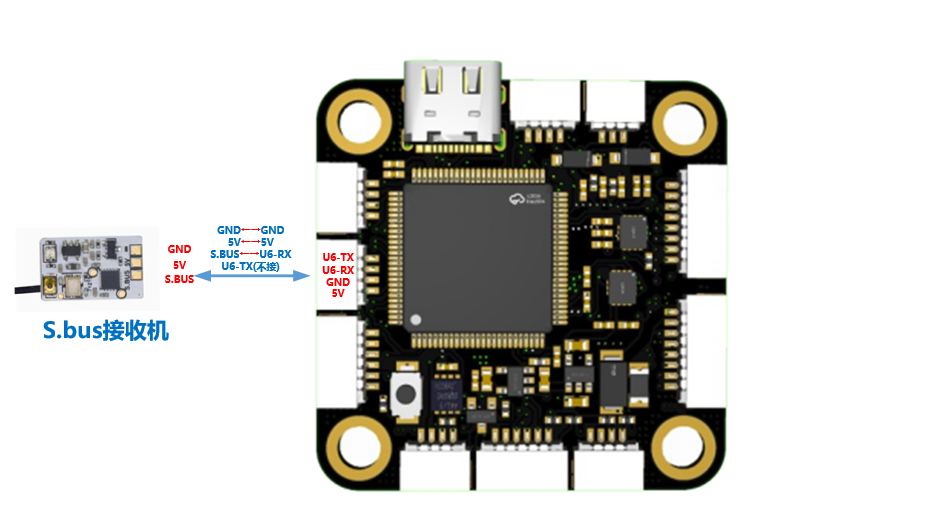

1.2接收机接线

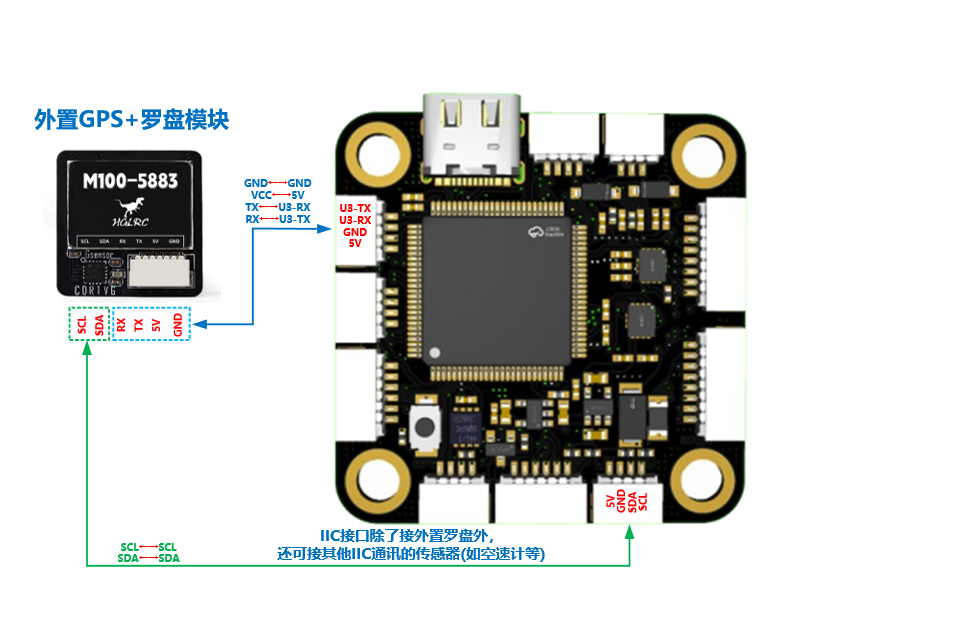

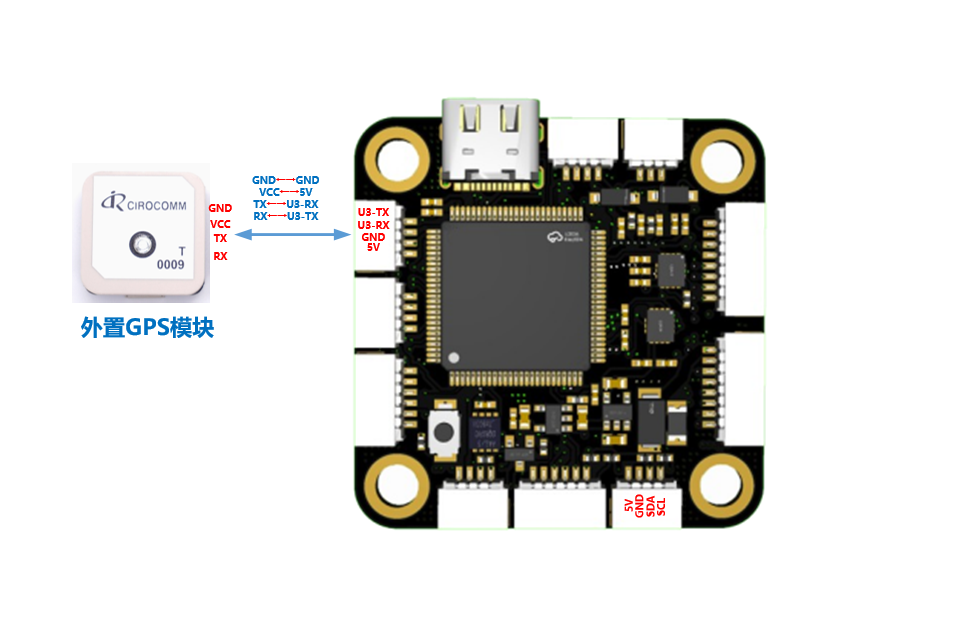

1.3 GPS&罗盘接口

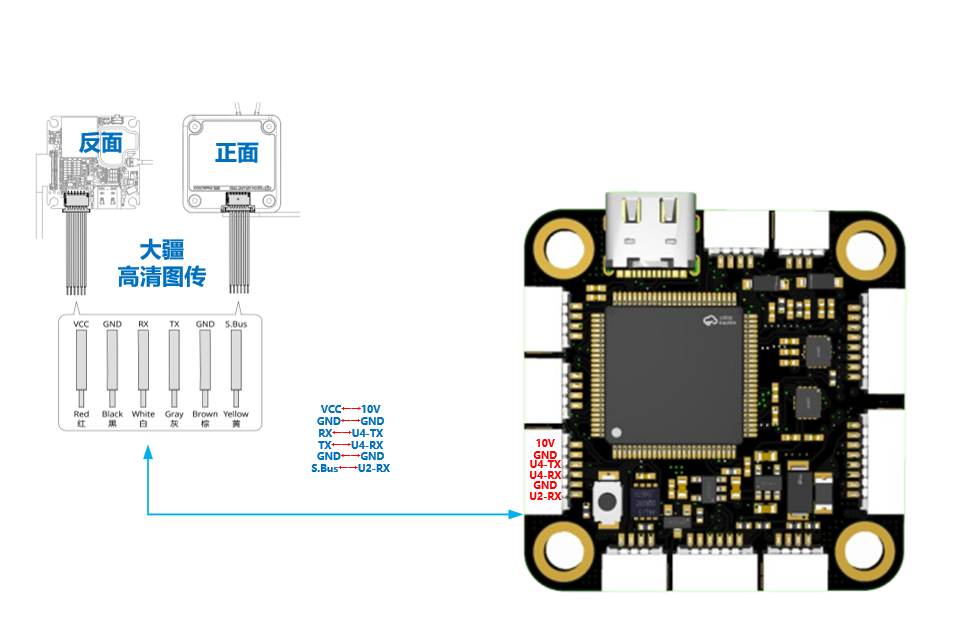

1.4高清图传接线

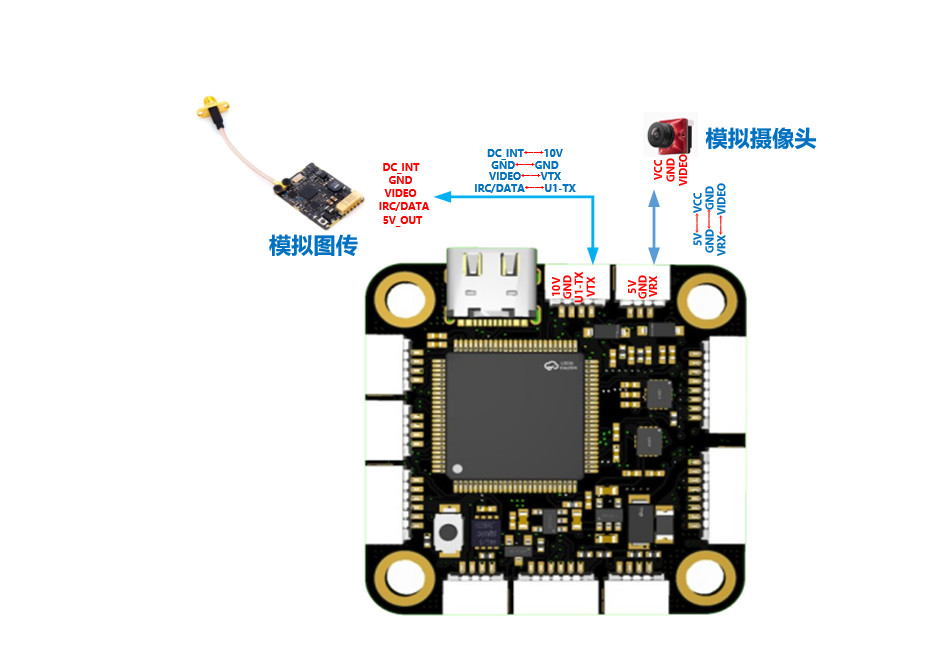

1.5 模拟摄像头和图传接线


//////////////以下接口BF固件不常用,主要是APM/PX4固件使用//////////////////////////

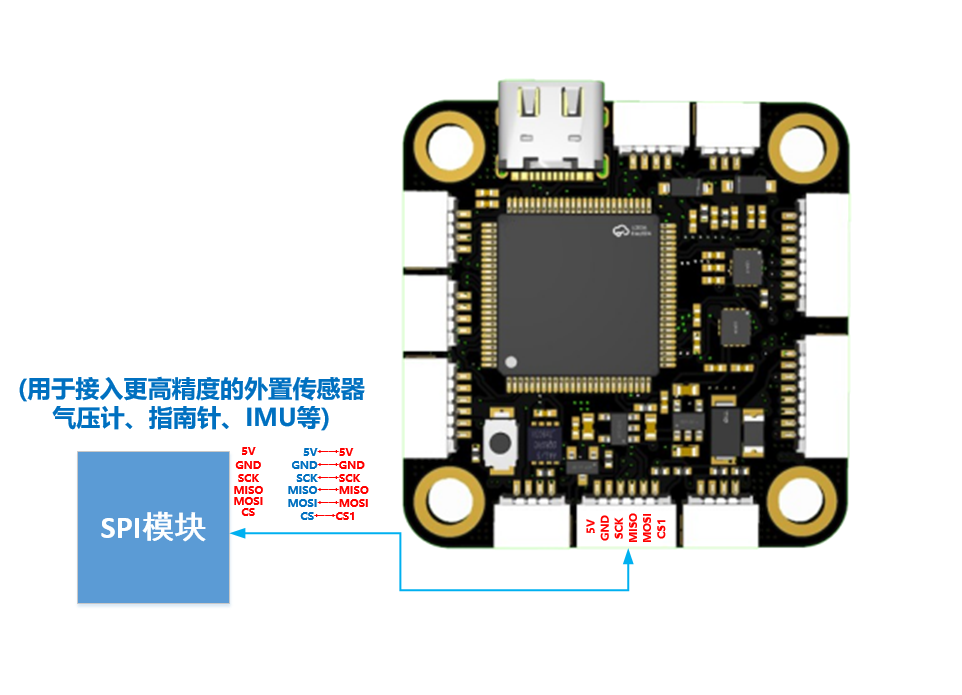

1.6 SPI模块接口

一般BF固件用不上,APM/PX4固才有机会用上!

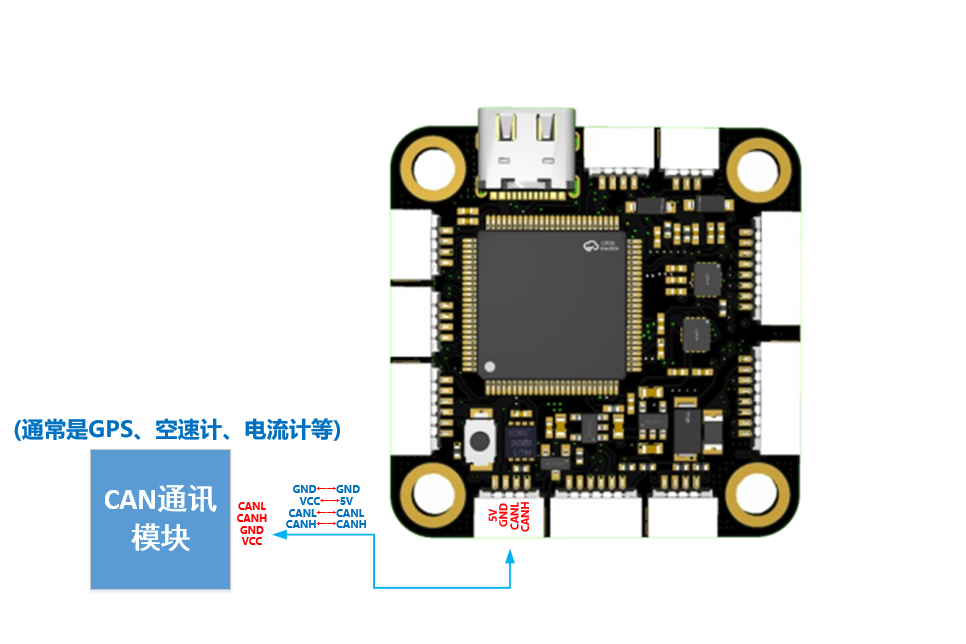

1.7 CAN设备接口

一般BF固件用不上,APM/PX4固才有机会用上!

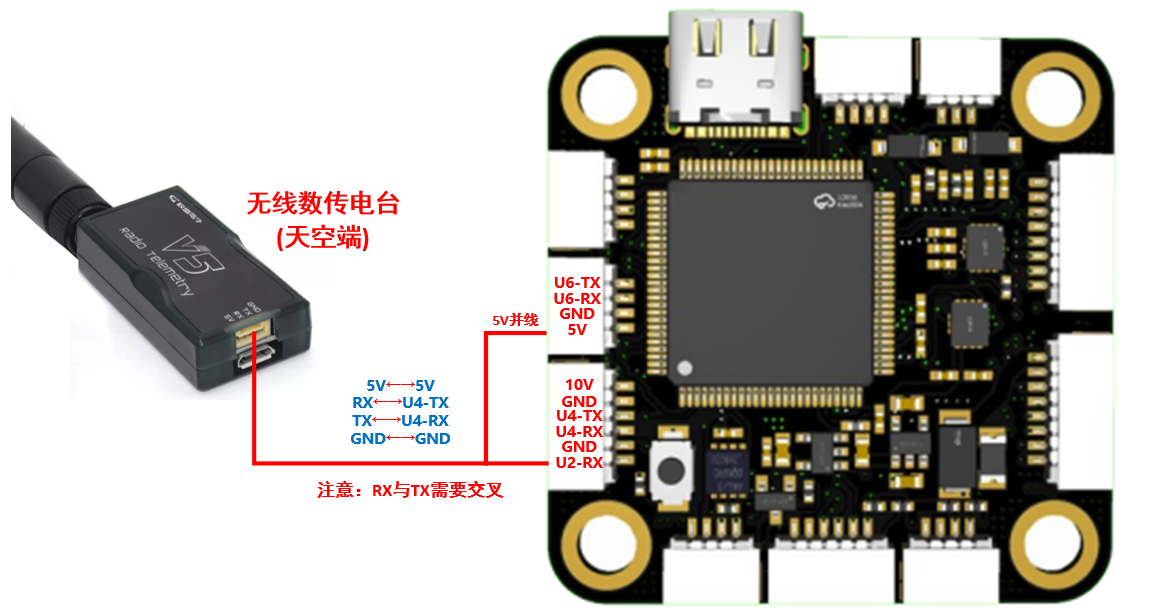

1.8 无线数传电台

一般BF固件用不上,APM/PX4固件才需要使用。

实际调试APM/PX4固件时,我们经常需要通过MP地面站对各种参数进行修改配置,另外解锁瞬间报了什么错误可以通过无线数传电台回传,因此接上无线数传电台会有更好的 体验!

其接线图如下:

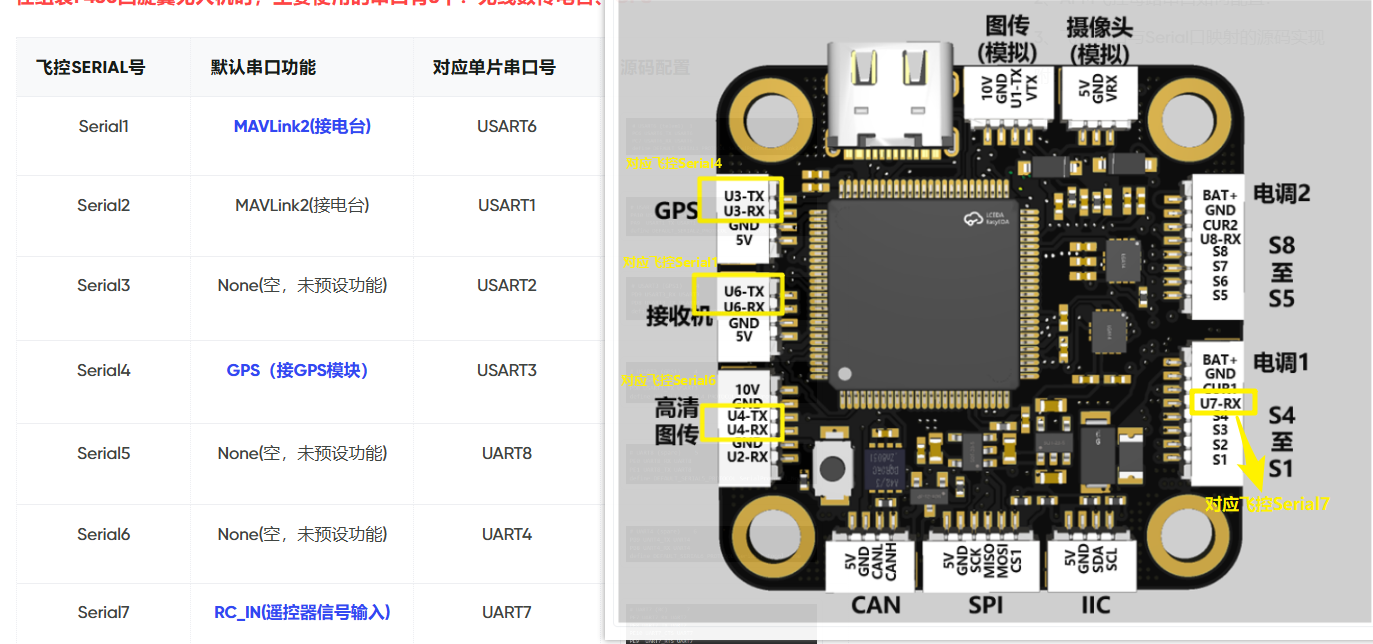

附:刷入APM固件后,常用串口速查表:

串口MCU串口号与飞控Serial口号的映射关系如下图所示:

另外附上3个常用串口设备配置说明:

1)接收机参数设置(遥控器校准前需要完成):

0198972b-86d6-7934-a545-ef7f08b4ab43

2)无线数传电台配置:

01989bfd-941e-7b2c-ac03-c14cbfbc39b6

3)GPS模块配置:

01989bfd-62b1-7584-ab3b-1213d3b19bb0
